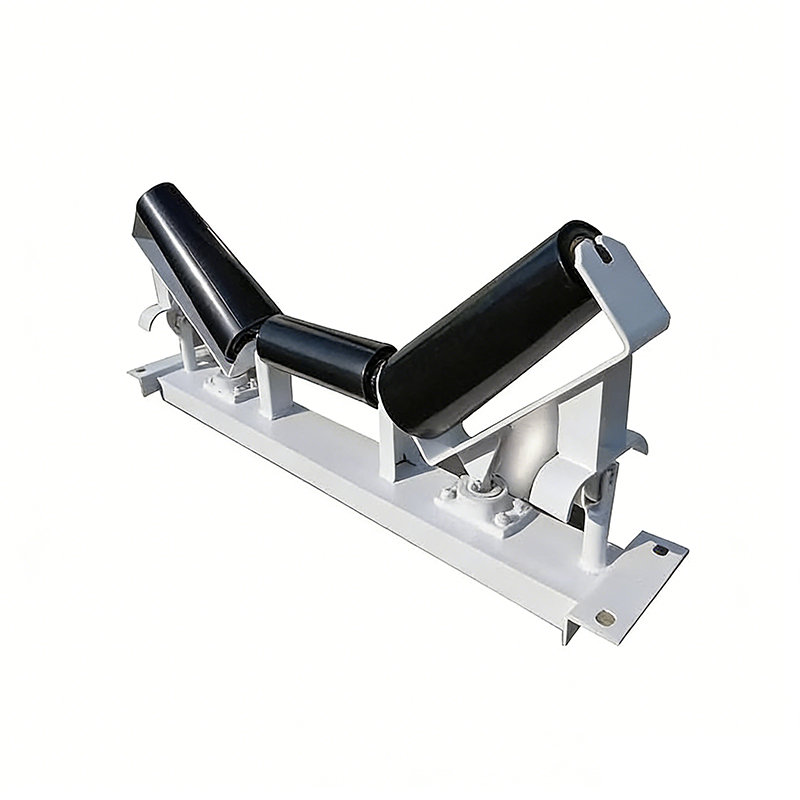

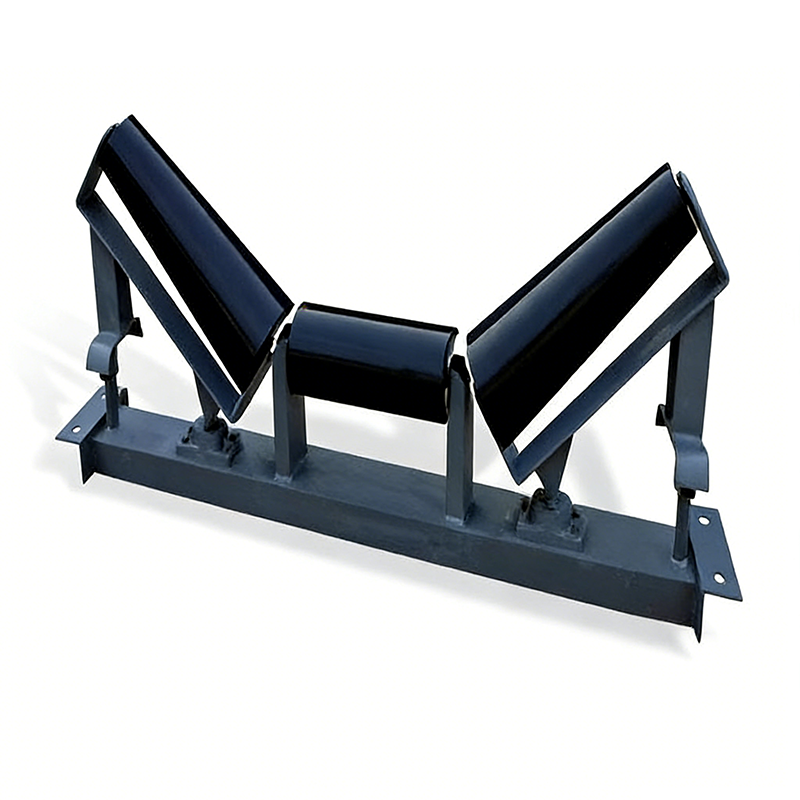

一、摩擦调心托辊组的基本结构

· 托辊部分

· 锥形托辊：是锥形调心托辊组的核心部件，通常由钢管制成，两端直径不同，形成锥形结构。托辊表面一般经过处理，以提高耐磨性和与输送带的摩擦力。在工作时，输送带与锥形托辊接触，由于锥形的作用，输送带会受到一个向中心的分力，从而实现调心。

· 支架部分

· 安装支架：一般由型钢焊接而成，具有较高的强度和刚度，用于固定锥形托辊。安装支架的结构形式根据带式输送机的具体结构和安装要求而定，通常包括用于安装托辊的横梁和用于与输送机机架连接的立柱，保证托辊安装的稳定性和准确性。

· 调心机构：一些锥形调心托辊组还配备有调心机构，用于调整锥形托辊的角度和位置，以更好地适应不同的跑偏情况。调心机构通常由螺杆、螺母等部件组成，通过旋转螺杆可以改变锥形托辊的倾斜角度，从而调整调心力度和效果。

二、摩擦调心托辊组的特点

· 高效调心：锥形调心托辊组的锥形结构能使输送带在运行过程中产生一个向中心的横向力，从而自动将跑偏的输送带调整到中心位置，调心效果显著。

· 响应快速：一旦输送带出现跑偏，锥形托辊能立即感知并开始发挥调心作用，快速纠正跑偏，减少跑偏对输送带和设备的损害。

· 适应多种工况：可适应不同的输送速度、输送量以及不同类型的输送带，无论是轻型还是重型带式输送机，都能较好地发挥调心功能。
