一、普通托辊的基本结构

1. 外筒（辊体）

    通常由Q235B焊管或复合材料制成，表面需光滑以减少与输送带的摩擦。

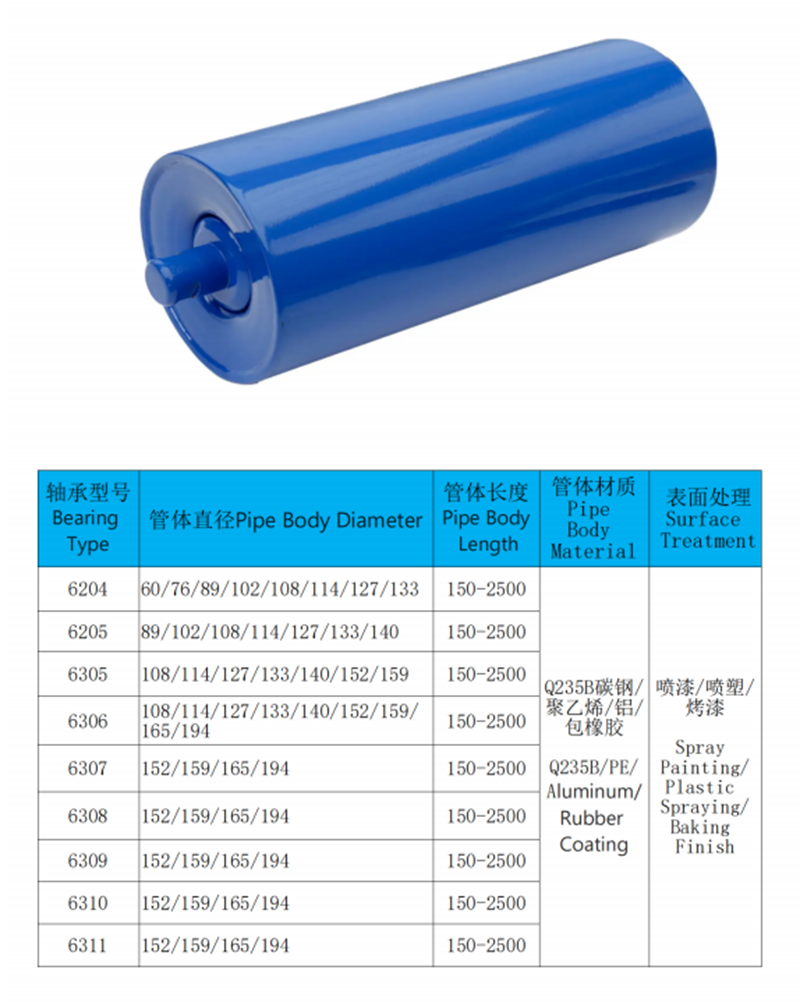

    常见直径：φ89mm、φ108mm、φ133mm等，长度根据输送带宽度定制（如 315mm、950mm等）。

2. 轴承

    多采用深沟球精密轴承（如6204-6311），确保托辊转动灵活。

3. 密封装置

    多层迷宫式密封或橡胶密封圈，防止粉尘、水汽侵入轴承，延长使用寿命。

4. 轴与卡簧

    轴材质为A3、45#碳钢，表面喷漆或涂防锈层，通过卡簧固定轴承位置。

二、普通托辊的特点

1. 承载托辊（上托辊）

    槽形托辊：用于散料输送，通常由3节托辊组成35°~45°槽角，增强物料稳定性。

    平行托辊：用于输送包装货物或平皮带场景。

2. 回程托辊（下托辊）

    支撑空载段输送带，通常为平形或V形5~10°槽角结构，防止皮带下垂或跑偏。
