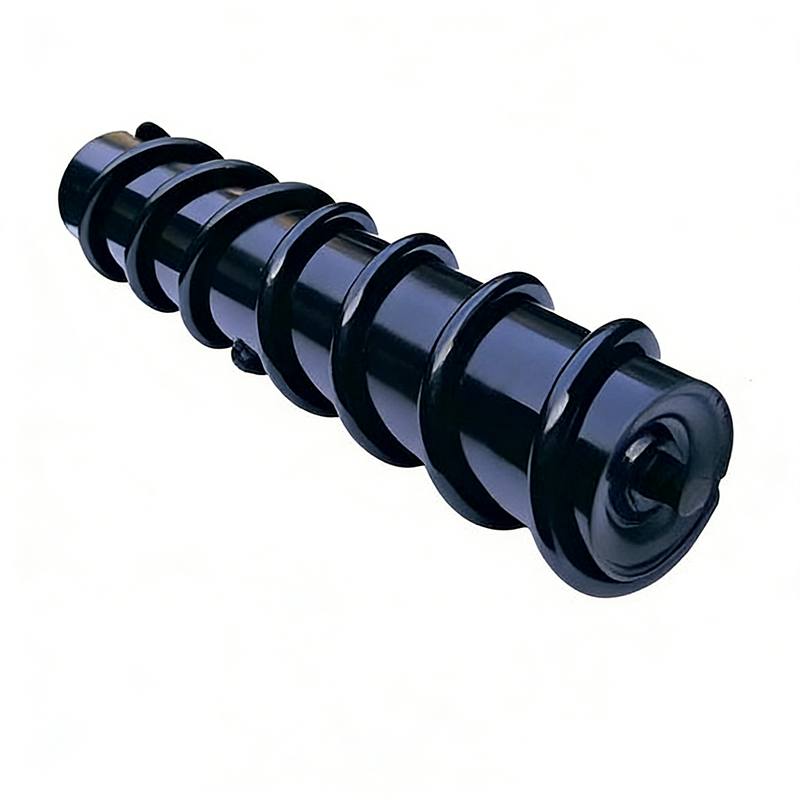

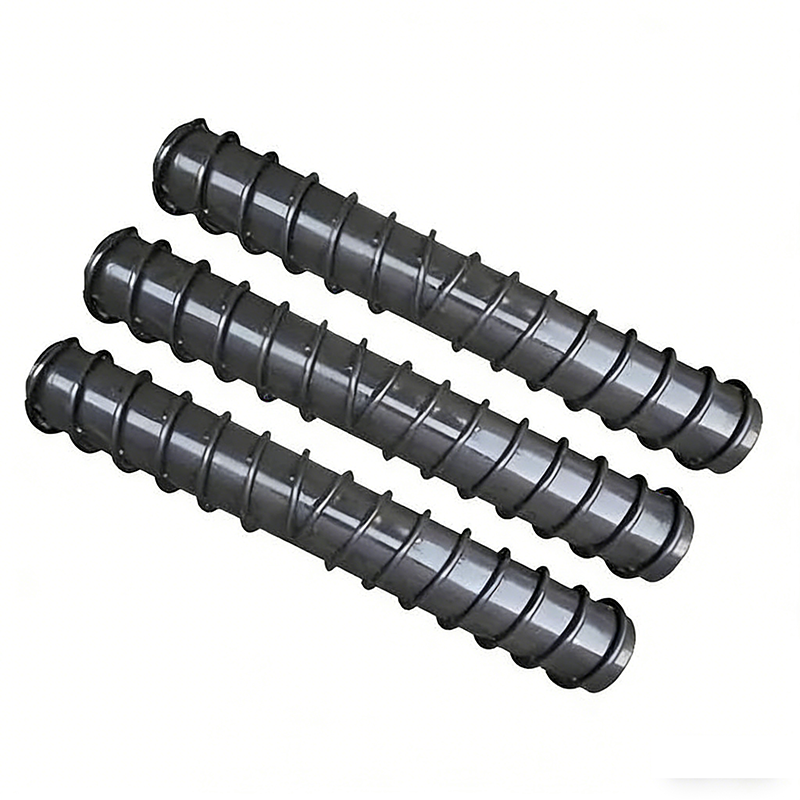

一、螺旋托辊的基本结构

1. 外筒（辊体）

。    通常由Q235B焊管制成，外管体表面焊接螺旋圆钢（直径10-14mm）或加装螺旋槽铸胶套的设计，能够有效清除输送带表面粘附的物料（如煤渣、粉尘等），减少物料残留导致的皮带磨损，延长输送带使用寿命5。其自清洁特性尤其适用于粘性物料或潮湿环境，避免了传统清扫器的额外维护需求。

2. 轴承

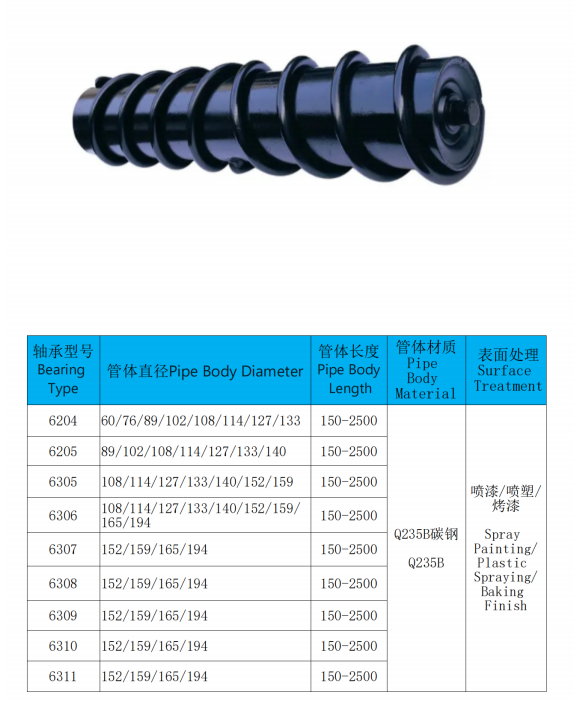

。    多采用深沟球精密轴承（如6204-6311），确保托辊转动灵活。

3. 密封装置

。    多层迷宫式密封或橡胶密封圈，防止粉尘、水汽侵入轴承，延长使用寿命。

4. 轴与卡簧

。    轴材质为A3、45#碳钢，表面喷漆或涂防锈层，通过卡簧固定轴承位置。

二、螺旋托辊的特点

1. 物料清理需求高的场合

。 如煤炭、矿石、粮食等易粘附物料的输送线，螺旋托辊可替代机械清扫器，减少

停机维护频率。

2. 环境恶劣的工况

。 煤矿井下、港口码头等潮湿、多尘环境，其密封性和耐腐蚀性表现突出。

3. 典型安装位置

。 头部滚筒附近：作为下托辊使用，清除输送带承载面的残留物料，防止滚筒粘

料导致跑偏。
